Guide ultime des raccords à souder bout à bout : tout ce que vous devez savoir

Que sont les raccords de tuyauterie soudés bout à bout

Raccords de tuyauterie soudés bout à bout sont des composants utilisés pour connecter, rediriger ou terminer des sections de tuyaux dans un système de tuyauterie en les soudant directement aux extrémités du tuyau, créant ainsi un joint permanent et résistant aux fuites. Contrairement aux raccords filetés ou à souder par emboîtement, les raccords à souder bout à bout sont biseautés sur les bords pour permettre au soudeur de fusionner le raccord et le tuyau en une seule soudure continue, ce qui donne une surface interne lisse avec une perturbation minimale du débit.

Cette méthode de connexion est largement privilégiée dans les applications industrielles à haute pression et haute température, notamment les oléoducs et gazoducs, les installations de production d'électricité et les usines de traitement chimique, où l'intégrité des joints dans des conditions extrêmes n'est pas négociable. Étant donné que la soudure elle-même fait partie de la structure du tuyau plutôt qu'une connexion mécanique distincte, les raccords à souder bout à bout offrent généralement une résistance et une fiabilité supérieures par rapport aux méthodes d'assemblage alternatives.

Types courants de raccords à souder bout à bout

Les raccords à souder bout à bout se présentent sous plusieurs formes standardisées, chacune conçue pour remplir une fonction spécifique dans un réseau de tuyauterie. Comprendre ces types aide les ingénieurs et les équipes d'approvisionnement à spécifier le composant approprié pour chaque application.

Coudes

Coudes change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

T-shirts

T-shirts allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Réducteurs

Réducteurs connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

Casquettes

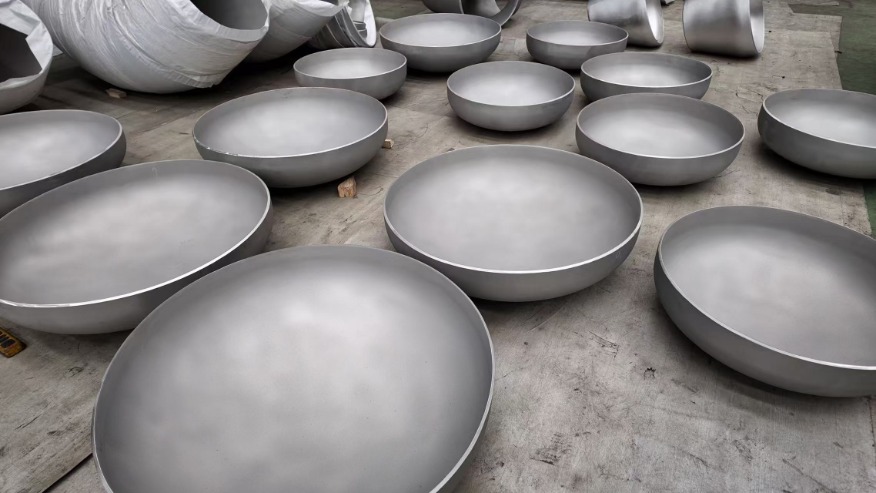

Casquettes are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Matériaux utilisés dans la fabrication de raccords soudés bout à bout

La sélection des matériaux affecte considérablement les performances, le coût et l’adéquation des applications des raccords à souder bout à bout. Le tableau ci-dessous présente les matériaux courants et leurs cas d'utilisation typiques dans les systèmes de tuyauterie industrielle.

Comprendre l'épaisseur des murs et les évaluations de calendrier

Les raccords à souder bout à bout sont fabriqués pour correspondre à des programmes de tuyaux spécifiques, qui indiquent l'épaisseur de paroi du raccord par rapport à son diamètre extérieur. Les programmes courants incluent les programmes 10, 40 et 80, avec des numéros de programme plus élevés indiquant des murs plus épais capables de résister à une pression interne plus élevée. Il est essentiel de sélectionner le programme correct, car une épaisseur de paroi inadaptée entre le raccord et le tuyau de raccordement peut créer des points faibles au niveau du joint de soudure, compromettant ainsi l'intégrité globale du système.

Les ingénieurs calculent généralement les valeurs nominales requises en fonction de la pression de fonctionnement du système, de la température et des propriétés mécaniques spécifiques du matériau, en faisant souvent référence à des normes telles que ASME B16.9, qui régit les exigences dimensionnelles et de tolérance pour les raccords à souder bout à bout fabriqués en usine.

Principaux avantages des raccords à souder bout à bout par rapport aux autres types de connexion

Les raccords à souder bout à bout offrent plusieurs avantages pratiques qui en font le choix privilégié pour les applications industrielles exigeantes par rapport aux alternatives filetées ou à brides.

• Résistance supérieure des joints grâce à la connexion entièrement fusionnée entre le raccord et le tuyau.
• Risque de fuite réduit par rapport aux raccords filetés, qui peuvent se desserrer sous l'effet des vibrations ou des cycles thermiques.
• Alésage interne lisse qui minimise les turbulences et les chutes de pression à travers le raccord.
• Mieux adapté aux systèmes à haute température et haute pression où les joints mécaniques peuvent échouer.
• Réduisez les besoins d’entretien à long terme une fois correctement soudés et inspectés.

Considérations relatives à l'installation et au contrôle qualité

Une installation correcte des raccords à souder bout à bout nécessite des soudeurs qualifiés et une attention particulière à la préparation des joints, y compris un biseautage et un alignement précis avant le début du soudage. Tout désalignement ou écart incohérent entre le raccord et le tuyau peut entraîner des défauts de soudure compromettant l'intégrité structurelle du joint, en particulier dans les applications à haute pression où une défaillance pourrait avoir de graves conséquences en matière de sécurité.

Les mesures de contrôle qualité telles que les tests radiographiques, l'inspection par ultrasons et les tests par ressuage sont couramment utilisées pour vérifier l'intégrité des soudures après l'installation, en particulier dans les systèmes critiques tels que la production d'électricité ou le traitement pétrochimique, où des défauts de soudure non détectés pourraient entraîner une défaillance catastrophique au fil du temps.

Sélection du raccord à souder bout à bout adapté à votre projet

Le choix du bon raccord à souder bout à bout implique l'évaluation conjointe de plusieurs facteurs, notamment la pression de fonctionnement du tuyau, la plage de température, le fluide ou le gaz transporté et les conditions environnementales environnantes. Travailler en étroite collaboration avec un fournisseur compétent et faire référence aux normes industrielles applicables garantit que les raccords, les matériaux et les calendriers sélectionnés s'alignent précisément sur les exigences du système de tuyauterie spécifique, garantissant ainsi la fiabilité et la sécurité à long terme dans l'ensemble de l'installation.
