Que sont les tés égaux soudés bout à bout et comment sont-ils utilisés dans la tuyauterie ?

Dans les systèmes de tuyauterie industrielle, la fiabilité de chaque raccord détermine l'intégrité de l'ensemble du réseau. Parmi les composants les plus essentiels se trouve le té égal soudé bout à bout – un raccord de tuyau qui permet de diviser ou de fusionner le flux au niveau d’une dérivation à 90 degrés tout en conservant un diamètre égal sur les trois sorties. Que vous conceviez une usine de traitement, une installation de traitement des eaux ou un pipeline de pétrole et de gaz, comprendre les tés égaux soudés bout à bout est fondamental pour prendre les bonnes décisions techniques.

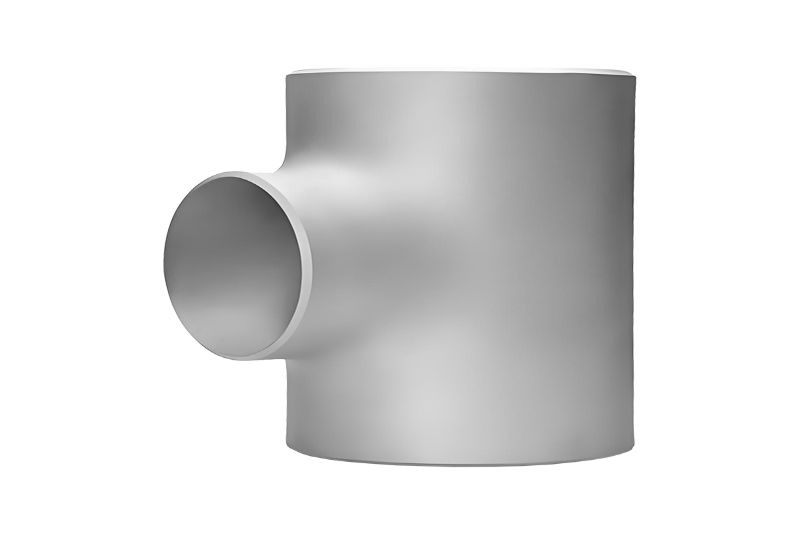

Qu'est-ce qu'un té égal soudé bout à bout ?

Un Té égal à souder bout à bout , également communément appelé raccord en T droit ou raccord en T égal, est un raccord de tuyauterie en forme de T où les trois ports de connexion partagent la même taille nominale de tuyau (NPS). Il est conçu pour être assemblé à des tuyaux adjacents par soudage bout à bout, un processus dans lequel les extrémités des tuyaux sont alignées face à face et fusionnées à l'aide de la chaleur. Cette méthode produit un joint permanent et étanche avec une intégrité structurelle comparable à celle du tuyau lui-même.

La désignation « égal » signifie que le tuyau de passage et le tuyau de dérivation ont des diamètres identiques. Cela contraste avec un té réducteur, où la sortie de dérivation est plus petite que la longueur. Des tés égaux sont préférables lorsqu’une distribution uniforme du débit est requise dans toutes les directions à partir d’un seul point de jonction.

Comment fonctionne le soudage bout à bout pour les raccords en T ?

Le soudage bout à bout est l’une des méthodes d’assemblage de composants de tuyaux les plus structurellement solides. Le processus consiste à préparer les extrémités des tuyaux et des raccords avec un angle de biseau spécifique, généralement compris entre 30° et 37,5°, pour créer une rainure qui permet au matériau d'apport de soudure de pénétrer profondément et de former une soudure à pénétration totale. Lorsqu'il est exécuté correctement, le joint soudé atteint une efficacité proche de 100 %, ce qui signifie qu'il peut supporter la même pression nominale que le matériau de base.

Pour un té égal soudé bout à bout, trois soudures bout à bout distinctes sont nécessaires : deux aux extrémités du parcours et une à la sortie de dérivation. La qualité de chaque soudure est essentielle. Dans les applications à haute pression ou à haute température, des tests non destructifs (CND) tels que des tests radiographiques (RT) ou des tests par ultrasons (UT) sont effectués après le soudage pour vérifier l'intégrité de chaque joint.

Matériaux courants utilisés pour les tés égaux soudés bout à bout

Les tés égaux soudés bout à bout sont fabriqués dans une large gamme de matériaux pour s'adapter à différents environnements de service. Le choix du matériau a un impact direct sur la résistance à la corrosion, la tolérance à la température et la résistance mécanique du raccord. Voici les matériaux les plus couramment utilisés :

• Acier au carbone (ASTMA234 WPB) : Le matériau le plus largement utilisé pour la tuyauterie à usage général. Il offre une bonne résistance à un coût modéré et convient à des températures de -29°C à 427°C.
• Acier inoxydable (ASTMA403 WP304/316) : Préféré dans les environnements corrosifs tels que le traitement chimique, les aliments et boissons et les applications marines. Le grade 316 offre une résistance supérieure à la corrosion induite par les chlorures.
• Unlloy Steel (ASTM A234 WP11/WP22): Utilisé dans les systèmes à haute température et haute pression tels que les chaudières électriques et les raffineries. Les alliages chrome-molybdène offrent une résistance améliorée au fluage.
• Acier inoxydable duplex et super duplex : Choisi pour les applications offshore et sous-marines où la solidité et la résistance à la corrosion sont essentielles.
• Alliages de nickel (Inconel, Monel, Hastelloy) : Unpplied in extreme environments involving aggressive chemicals, very high temperatures, or cryogenic conditions.

Nonrmes et spécifications dimensionnelles clés

Les tés égaux soudés bout à bout doivent être conformes aux normes dimensionnelles et matérielles internationalement reconnues pour garantir la compatibilité entre les systèmes de tuyauterie. Les équipes d'approvisionnement et d'ingénierie doivent toujours vérifier que les raccords répondent aux spécifications applicables avant l'installation.

Les programmes d'épaisseur de paroi (Sch 10, Sch 40, Sch 80, Sch 160, XXS) déterminent la capacité de pression du raccord. Le programme doit correspondre au tuyau de raccordement pour garantir un alésage interne affleurant et une bonne préparation des soudures.

Méthodes de fabrication : comment sont produits les t-shirts égaux ?

La méthode de production affecte les propriétés mécaniques, la finition de surface et la précision dimensionnelle du raccord. Les deux principales approches de fabrication sont :

Formage à chaud (méthode d'extrusion)

Il s’agit du procédé de fabrication le plus courant pour les tés de plus grand diamètre. Un tuyau ou une plaque préformée est chauffé puis pressé hydrauliquement dans une matrice pour former la forme en T. La branche est extrudée vers l'extérieur du tronçon principal. Cette méthode produit un raccord sans couture ou quasiment sans couture avec une excellente structure de grain et une épaisseur de paroi uniforme, ce qui le rend parfaitement adapté aux applications à pression critique.

Formage à froid

Utilisé principalement pour les tés de plus petit diamètre (généralement inférieur au DN 50), le formage à froid consiste à presser le matériau à température ambiante. Cette méthode fournit des tolérances dimensionnelles serrées et une finition de surface propre, mais peut introduire des contraintes résiduelles dans le matériau. Un traitement thermique de post-formage est souvent appliqué pour soulager ces contraintes, notamment pour les nuances d'acier inoxydable.

Unpplications Across Industries

Le té égal à souder bout à bout est un raccord universel que l'on trouve dans pratiquement tous les secteurs utilisant des canalisations sous pression. Sa polyvalence de conception et ses joints soudés solides le rendent applicable dans des conditions exigeantes où d'autres types de connexions peuvent échouer.

• Pétrole et gaz : Largement utilisé dans les pipelines en amont, au milieu et en aval pour diriger le flux vers les séparateurs, les échangeurs de chaleur et les réservoirs de stockage.
• Traitement pétrochimique et chimique : Requis dans les conduites d'alimentation des réacteurs, les colonnes de distillation et les systèmes de dosage de produits chimiques où une performance sans fuite est obligatoire.
• Production d'électricité : Présent dans les systèmes de distribution de vapeur, les conduites d'eau d'alimentation des chaudières et les circuits d'eau de refroidissement des centrales électriques conventionnelles et nucléaires.
• Traitement de l'eau et des eaux usées : Utilisé dans les collecteurs de distribution et les canalisations de processus où la résistance à la corrosion et la longue durée de vie sont des priorités.
• Transformation pharmaceutique et alimentaire : Les tés égaux en acier inoxydable de qualité hygiénique avec un alésage interne lisse et des finitions électropolies empêchent la croissance bactérienne et garantissent la pureté du produit.
• Construction navale et plateformes offshore : Les tés en acier duplex de qualité marine sont utilisés dans les systèmes de refroidissement et de ballast à l'eau de mer à bord des navires et des structures offshore.

Meilleures pratiques d'installation pour les tés égaux soudés bout à bout

Une installation correcte est aussi essentielle que le choix des matériaux. Un raccord de haute qualité peut être compromis par une mauvaise technique de soudage, une préparation inadéquate ou un mauvais alignement. Les bonnes pratiques suivantes contribuent à garantir une installation fiable et durable :

Préparation de l'extrémité du tuyau

Unll pipe ends and fitting ends must be clean, free from rust, mill scale, paint, oil, or moisture before welding. Bevel angles must match the fitting's end preparation — typically 30° for ASME B16.9 conforming fittings. Use mechanical beveling tools or plasma cutting with grinding to achieve a precise edge. Misaligned bevels increase the risk of incomplete fusion and weld defects.

Aménagement et alignement

Soudez le raccord dans au moins trois positions également espacées avant de terminer la passe de racine. Assurez-vous que l'alésage interne est affleurant pour éviter les turbulences, l'érosion ou la corrosion caverneuse au niveau du joint. Utilisez des pinces d'alignement de tuyaux ou des outils d'ajustement pour maintenir la concentricité tout au long du processus de soudage. Un désalignement, même de quelques millimètres, peut créer des points de concentration de contraintes qui réduisent la durée de vie en fatigue.

Traitement thermique de préchauffage et de post-soudage (PWHT)

En fonction du matériau et de l'épaisseur de la paroi, un préchauffage peut être nécessaire pour éviter la fissuration par l'hydrogène. Les tuyaux en acier au carbone dont l'épaisseur de paroi est supérieure à 25 mm nécessitent généralement un préchauffage à au moins 150 °C. Après le soudage, le PWHT peut être mandaté par les codes applicables (ASME B31.3, EN 13480) pour soulager les contraintes résiduelles, en particulier dans les installations en acier allié et en acier au carbone à parois épaisses.

Inspection post-installation

Unfter welding, each joint should be visually inspected, followed by NDT appropriate to the service class. For critical service (Class 1 per ASME B31.3), 100% radiographic or ultrasonic testing of each weld is standard. Hydrostatic or pneumatic pressure testing of the completed assembly verifies system tightness before commissioning.

Comparaison des tés égaux soudés bout à bout avec d'autres méthodes d'assemblage de tés

Tous les raccords en T n'utilisent pas le soudage bout à bout. Comprendre comment cette méthode se compare aux alternatives aide les ingénieurs à sélectionner la bonne solution pour chaque contexte d'application.

Les tés égaux soudés bout à bout se distinguent par leur capacité à gérer les conditions de service les plus exigeantes tout en gardant le système complètement étanche, sans joints, joints ou filetages qui pourraient se dégrader avec le temps.

Sélection du bon té égal soudé bout à bout pour votre projet

Choisir le bon té égal implique bien plus que simplement faire correspondre le diamètre du tuyau. Les ingénieurs doivent prendre en compte plusieurs paramètres techniques simultanément pour garantir que le raccord fonctionne de manière fiable pendant sa durée de vie prévue.

• Taille nominale du tuyau (NPS) et calendrier : Doit correspondre au tuyau connecté pour garantir la continuité structurelle et corriger l'écart de soudure.
• Pression et température de conception : Comparez les contraintes admissibles des matériaux de la section ASME II partie D avec les conditions de fonctionnement maximales du système.
• Compatibilité des fluides : Vérifiez que le matériau du raccord est chimiquement compatible avec le fluide de traitement, y compris les traces de contaminants et les agents de nettoyage.
• Condition de traitement thermique : Spécifiez l'état normalisé, recuit ou recuit en solution, comme l'exige la norme de matériau applicable.
• Inspection et certification par des tiers : Pour un service critique, exigez des rapports de tests de matériaux (MTR), une identification positive des matériaux (PMI) et une certification tierce d'organismes tels que Lloyd's, Bureau Veritas ou DNV.

Investir du temps dans des spécifications appropriées dès le départ évite des pannes coûteuses, des arrêts imprévus et des incidents de sécurité. Un té égal soudé bout à bout, lorsqu'il est correctement spécifié, fabriqué et installé, offrira des décennies de service fiable, même dans les environnements industriels les plus difficiles.
